Linia transmisyjna okularów AR FPC

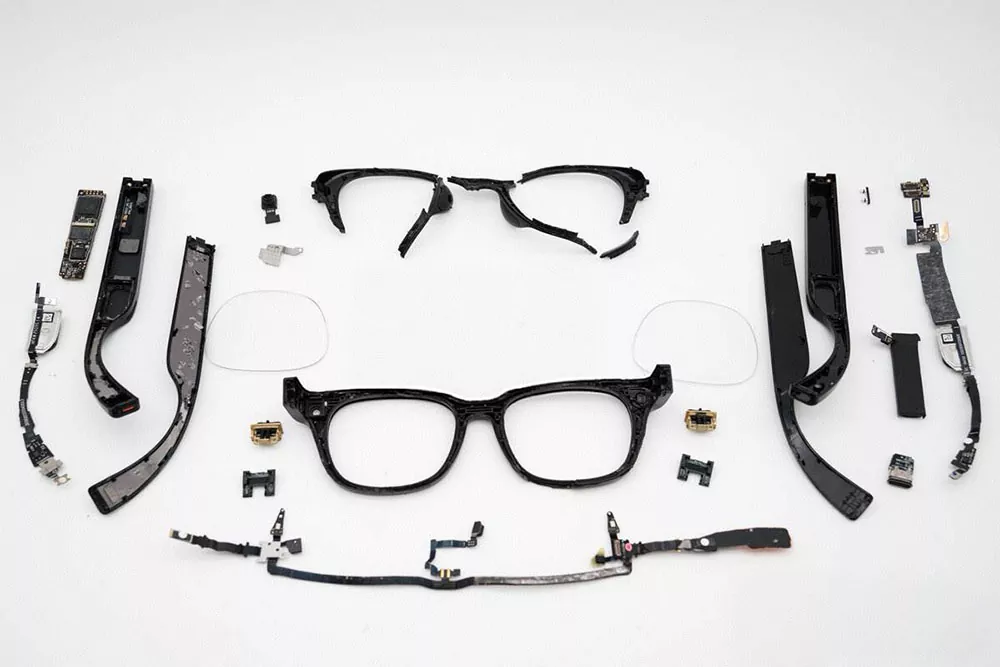

Honflex Electronics, jako duża fabryka produkująca linię transmisyjną okularów AR FPC w Chinach, obsługuje konfigurowalne, elastyczne komponenty rdzenia łączącego, zaprojektowane specjalnie dla okularów rzeczywistości rozszerzonej (AR) i okularów inteligentnych. „Szkielet danych” umożliwiający łączenie różnych elementów konstrukcyjnych okularów łączy główny system sterowania (SoC/płyta główna) umieszczony na jednym zauszniku z kluczowymi komponentami (takimi jak wyświetlacz, kamera, głośnik, mikrofon, bateria, antena i wiele czujników) rozmieszczonymi na drugim zauszniku, ramce i module optycznym.

Zespół przyjął dynamiczną, elastyczną konstrukcję, wykorzystując ultracienkie wielowarstwowe podłoże o grubości zaledwie 0,17 milimetra lub cieńsze. Zginając się przy bardzo małym promieniu zgięcia w obszarze mostka nosa, udało im się połączyć lewą i prawą nogę zausznika, uzyskując jednoczesną transmisję elektryczną. W celu częstego otwierania i zamykania nóg zauszników zastosowano wzmocnioną konstrukcję, aby zapewnić, że zawias lub obszar zginania wytrzyma ciągłe cykle zginania od 100 000 do 500 000 razy. Nadal zachowuje parametry elektryczne i integralność mechaniczną.

Wewnątrz zausznika uzyskano nieregularne, precyzyjne okablowanie o dużej gęstości, składające się z sześciu lub więcej warstw, umożliwiające szybką transmisję złożonych sygnałów, takich jak dane, dźwięk, zasilanie i sterowanie. Ścieżki anteny są bezpośrednio zintegrowane z FPC i instalowane wewnątrz zausznika, co znacznie oszczędza cenną przestrzeń wewnętrzną.

Aby sprostać wyzwaniom związanym z rozpraszaniem ciepła powodowanym przez skoncentrowane źródła ciepła, takie jak główny procesor, w zamkniętych przestrzeniach, wprowadziliśmy wbudowaną technologię zarządzania ciepłem. Aby sprostać trudnym warunkom, w okularach AR FPC zastosowano specjalną powłokę ochronną, która zapobiega erozji spowodowanej potem, korozją, tłuszczem i innymi zanieczyszczeniami powodowanymi przez kontakt ze skórą.

Technologia

Zalety i funkcje

Grubość FPC jest mniejsza niż 0,2 mm i jest wyjątkowo lekka. Dopasowuje się do nieregularnego kształtu okularów, zapewniając użytkownikom najwyższy komfort noszenia.

2. Linia transmisyjna okularów AR łączy w sobie okablowanie, kontrolę impedancji i zaawansowaną konstrukcję ekranowania. Linia transmisyjna okularów AR zapewnia transmisję o niskich stratach i wysokiej wierności.

3. Zintegrowana elastyczna konstrukcja połączenia i dostosowywalna doskonała odporność na zmęczenie wytrzymują 500 000 cykli zginania.

4. Konstrukcja modułowa zwiększa wydajność produkcji i spójność produktu oraz zmniejsza koszty.

5. Elastyczna i skalowalna architektura, zdolna do integracji wielu obwodów funkcjonalnych, takich jak transmisja mocy, wykrywanie, dźwięk i anteny.

Scenariusze zastosowań

1. Jednoczęściowe okulary AR

Jako sieć centralna łącząca płytę główną, moduł wyświetlacza optycznego (silnik optyczny), układ kamer, układ mikrofonów, głośnik i akumulator.

2. Inteligentne okulary audio

Zausznik integruje wewnątrz moduły przetwarzania dźwięku, redukcji szumów, sterowania dotykowego i połączeń bezprzewodowych, zapewniając dźwięk o wysokiej rozdzielczości i inteligentną interakcję.

3. Połączone urządzenie AR

Podłącz systemy wyświetlania i czujników w okularach do zewnętrznych jednostek przetwarzających, takich jak smartfony lub urządzenia hosta itp.

4. Lekkie okulary do wyświetlania informacji

Linia transmisji okularów AR koncentruje się na powiadomieniach, podpowiedziach nawigacyjnych i alertach kontekstowych.

Nasze wartości i zobowiązania

Honflex Electronics angażuje się w dostarczanie niestandardowych rozwiązań dla interfejsu człowiek-maszyna nowej generacji - AR Glasses Transmission Line FPC. Oprócz dostarczania standardowych produktów FPC, które spełniają ekstremalne wymagania dotyczące wymiarów fizycznych i trwałości elastycznej, posiadamy również silne możliwości współpracy w zakresie projektowania, umożliwiające współpracę na wczesnym etapie, począwszy od początkowej architektury produktu. Współpracujemy z naszymi klientami, aby pokonać wyzwania na poziomie systemu w zakresie układania przestrzennego, zarządzania temperaturą, integralności sygnału i trwałości, zapewniając, że każdy produkt może działać stabilnie w okularach AR i dotrzymać kroku The Times.

Dzięki innowacyjnemu zastosowaniu materiałów, przełomowym procesom i dogłębnym usługom dostosowywania nasz zespół stara się zostać Twoim najbardziej zaufanym partnerem, osiągać wyjątkowe doświadczenia użytkowników i różnicowanie produktów oraz wspólnie kształtować płynną przyszłość cyfrową i fizyczną.
