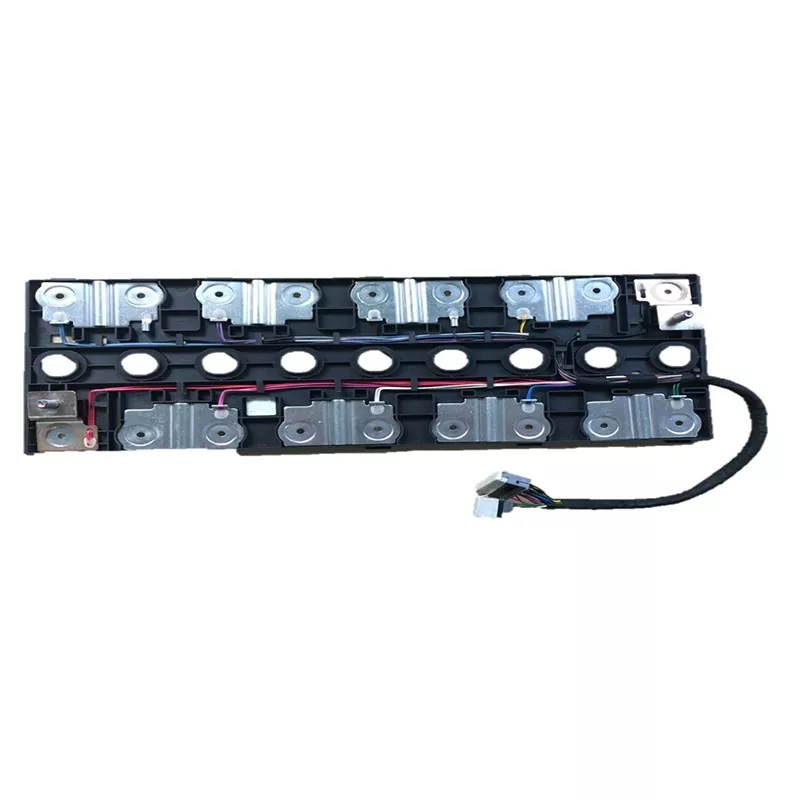

Kabel akumulatora zasilającego – CCS

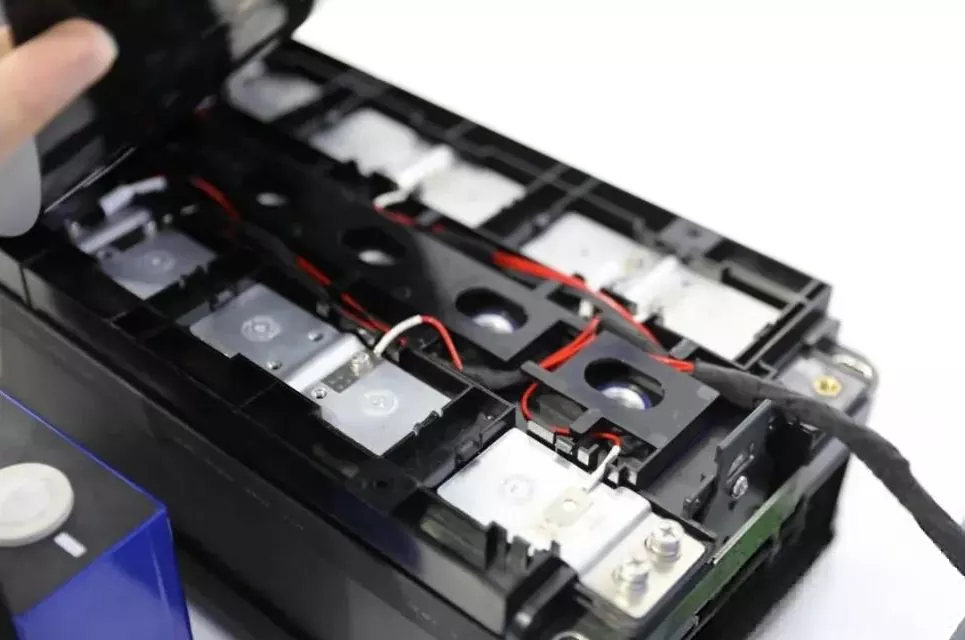

Honflex Electronics oferuje Power Battery Pack Cable-CCS, który jest komponentem do łączenia i zarządzania akumulatorami, integrującym tradycyjne kable (przewody, zaciski, złącza) z szynami zbiorczymi, plastikowymi elementami konstrukcyjnymi, czujnikami temperatury i innymi elementami w jedną jednostkę. W przeciwieństwie do CCS opartego na FPC (elastyczny obwód drukowany), wspieramy personalizację. Dzięki modułowej i zintegrowanej konstrukcji systematycznie unowocześnialiśmy wcześniej rozproszone i nieuporządkowane wiązki czujnikowe. Jest to kluczowy podstawowy moduł do monitorowania bezpieczeństwa baterii, oceny stanu i optymalizacji wydajności.

Ponieważ spawanie rdzenia i łączenie w obrębie modułu zostało zakończone przed ostatecznym montażem, poprzez integrację dziesiątek, a nawet setek rozproszonych punktów montażowych w kilka modułowych komponentów, proces produkcji został uproszczony, a częstotliwość poprawek spowodowanych spawaniem na miejscu lub złym montażem została zmniejszona.

Zintegrowana konstrukcja kabla Power Battery Pack Cable-CCS skutecznie rozwiązuje problemy związane z bałaganem w tradycyjnym okablowaniu oraz zakłóceniami i zużyciem innych rurociągów. Starannie mocując przewody w plastikowych uchwytach, poprawia się wykorzystanie przestrzeni, a także ułatwia późniejsze prace konserwacyjne. Ponadto, w oparciu o dojrzały proces okablowania samochodowego, łańcuch dostaw jest dojrzały, a koszty surowców przejrzyste, co stanowi idealny wybór dla producentów poszukujących stabilnej ścieżki modernizacji, ale nie chcących przejść na nowy proces FPC.

Modułowe elementy konstrukcyjne z tworzywa sztucznego zapewniają jednolitą ochronę izolacji i mechaniczne mocowanie kabli i punktów połączeń, poprawiając odporność systemu na wibracje i uderzenia. Zapewnienie bezpieczeństwa operacyjnego

Struktura i charakterystyka:

Modułowa, zintegrowana konstrukcja integruje rozproszone, niezależne linie próbkowania napięcia i linie czujników temperatury poprzez złącza i zaciski w uporządkowany zespół wiązki przewodów, zasadniczo zmieniając tradycyjną metodę montażu polegającą na „najpierw ułożeniu rozproszonych linii, a następnie podłączeniu zacisków” i tworząc znormalizowane jednostki funkcjonalne.

2. Połączenie szyny zbiorczej z zaciskami akumulatora zwykle uzyskuje się poprzez spawanie laserowe. Połączenie to realizowane jest poprzez zaciskanie, spawanie lub integrację w złączu, co zapewnia ogólną stabilność konstrukcji i pozwala uniknąć poluzowania pojedynczego przewodu.

3. Adaptacyjna aktualizacja automatyzacji. Tradycyjne okablowanie luźno-liniowe opiera się na montażu ręcznym, natomiast kabel Power Battery Pack Cable-CCS jest zintegrowany z modułem. Regularny kształt i przejrzyste interfejsy pozwalają na dostosowanie się do wyższego stopnia zautomatyzowania procesów montażowych.

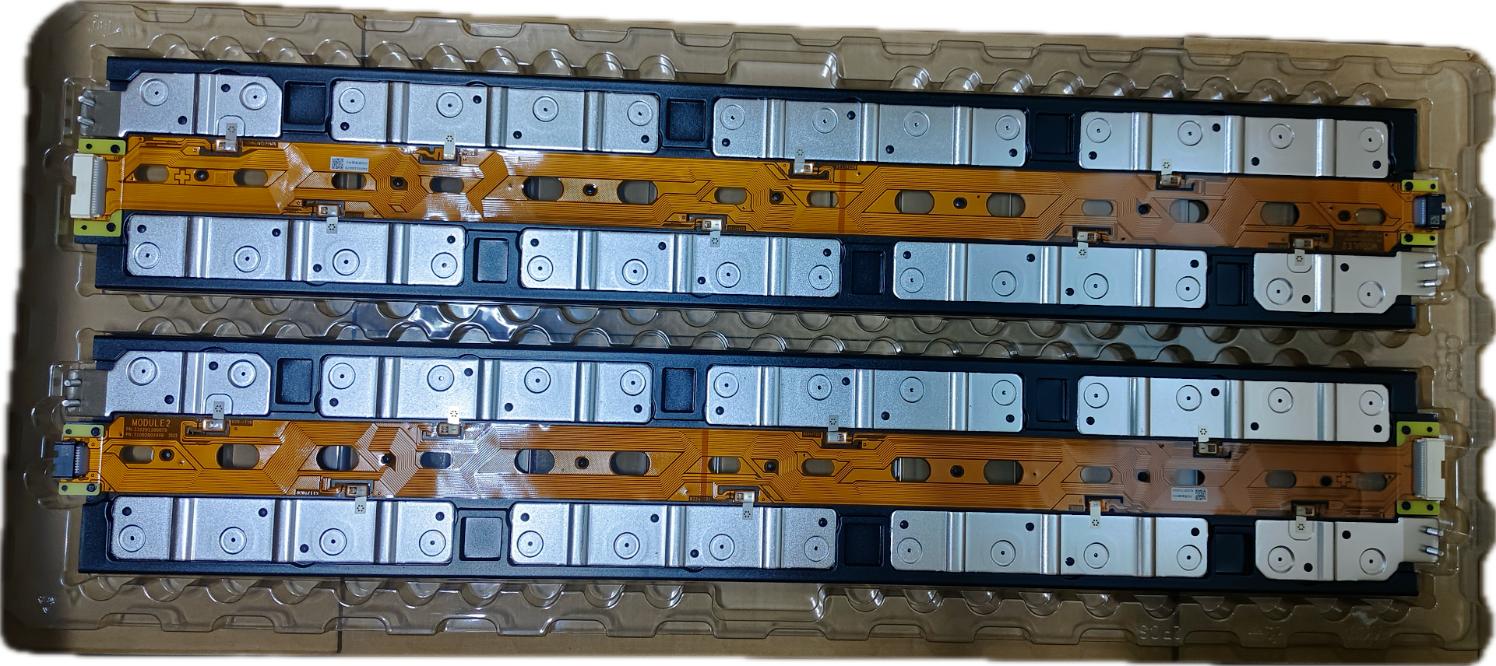

4. Zgodnie z wymaganiami projektowymi klienta, można go połączyć z innym FPC lub PCBA (zespołem płytki drukowanej), tworząc hybrydowe rozwiązanie integracyjne. Istnieją schematy „wiązka przewodów + płytka izolacyjna” lub „FPC + formowanie próżniowe/wiązka przewodów”, spełniające różne wymagania dotyczące kosztów, wydajności i przestrzeni.

Parametry

Aplikacja

W przypadku projektów wrażliwych na koszty i zmiany procesów, szczególnie w przypadku akumulatorów z dojrzałymi systemami zasilania okablowaniem, wprowadzając minimalne zmiany, można poprawić wydajność i niezawodność. W przypadku średnich i dużych modułów akumulatorów i systemów magazynowania energii, a także pojazdów użytkowych i magazynowania energii, kabel Power Battery Pack Cable-CCS może służyć jako część kompozytowego rozwiązania CCS typu „okablowanie + FPC” lub „okablowanie + PCBA”, wykorzystując jego unikalne zalety w transmisji wysokoprądowej lub określonych typach połączeń.

Nasze zaangażowanie

Doskonale zdajemy sobie sprawę z wyzwań stojących przed branżą akumulatorów elektrycznych pomiędzy wydajnością, niezawodnością i kosztami. Jest to niezwykle istotne w oparciu o dojrzałą technologię połączeń elektrycznych w samochodach. Wartość, którą oferujemy, polega nie tylko na dostarczaniu wysokiej jakości modułów spełniających standardy grupy, takie jak „Wymagania techniczne dotyczące komponentów systemu połączeń akumulatorów nowej energii (CCS), ale także na posiadaniu kompleksowych usług obejmujących projektowanie konstrukcyjne, proces okablowania, integrację zautomatyzowanych zespołów i kompleksową weryfikację testów. Stajemy się dla Ciebie niezawodnym partnerem na ścieżce modernizacji projektowania i produkcji akumulatorów. Jeśli chcesz głębiej zagłębić się w szczegóły techniczne kablowego CCS lub porównać go z innymi ścieżkami technicznymi, możesz w każdej chwili omówić kwestie współpracy. Możesz skontaktować się z wiceprezesem Til Dingiem (tel: +86 18750290300, E-mail:rding@hon-flex.com) lub Menedżer Biznesowy Rick Wang (Tel.:+86-15959382432, E-mail:yhwang@hon-flex.com) lub odwiedź stronę internetowąaby uzyskać więcej informacji.
