Kabel CCS do akumulatorów magazynujących energię

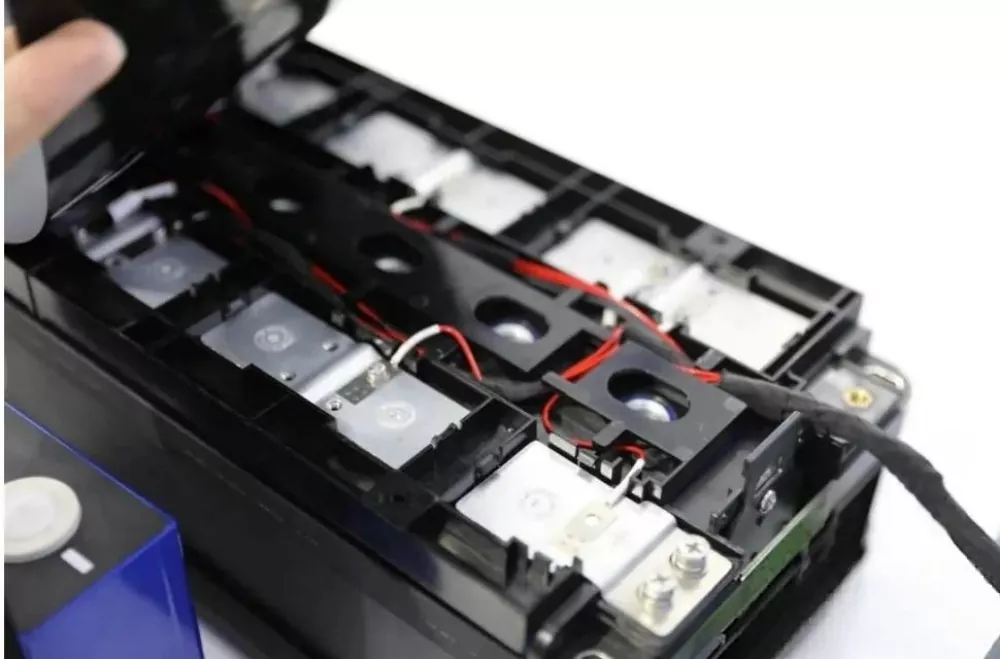

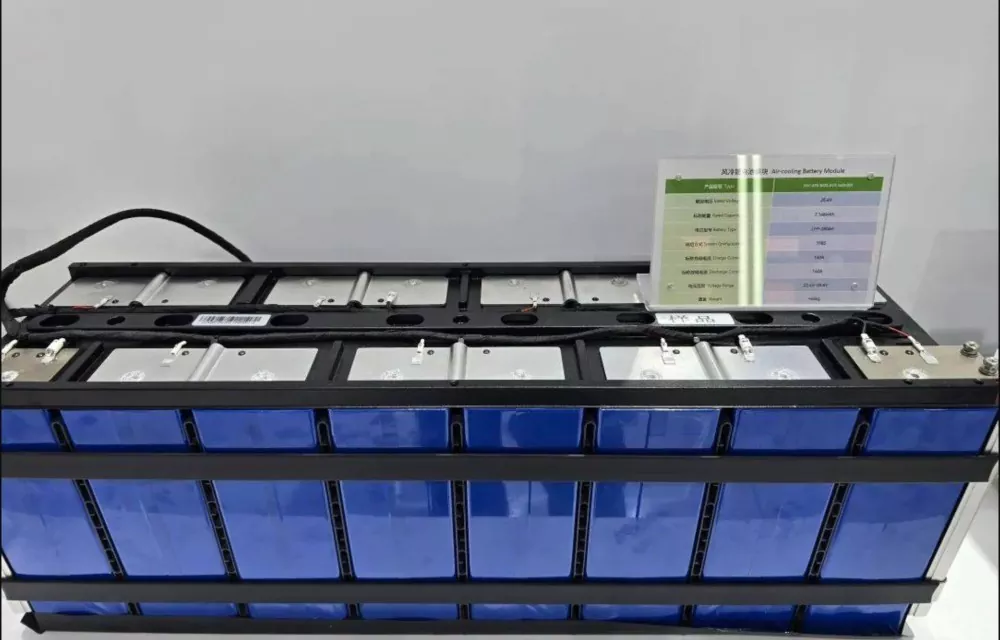

Cable CCS do akumulatorów magazynujących energię to komponent do łączenia i zarządzania akumulatorami, który integruje tradycyjne wiązki przewodów (przewody, zaciski, złącza) z szynami zbiorczymi, plastikowymi częściami konstrukcyjnymi, czujnikami temperatury i innymi elementami w jednym urządzeniu. W przeciwieństwie do CCS opartego na elastycznym obwodzie drukowanym (FPC), zachowuje klasyczną strukturę wiązek kablowych i systematycznie ulepsza wcześniej rozproszone i zdezorganizowane wiązki czujnikowe poprzez modułową i zintegrowaną konstrukcję. Jako „strukturalna sieć neuronowa” systemu zarządzania akumulatorami (BMS) odpowiada za niezawodne zbieranie sygnałów napięcia i temperatury z każdego pojedynczego ogniwa, służąc jako kluczowy moduł podstawowy do monitorowania bezpieczeństwa akumulatorów, oceny stanu i optymalizacji wydajności stacjonarnych systemów magazynowania energii.

Struktura podstawowa i funkcje

1. Modułowa zintegrowana konstrukcja:

Rozproszone, niezależne kable do pobierania próbek napięcia i przewody czujnika temperatury są zintegrowane w uporządkowane zespoły wiązek przewodów za pośrednictwem złączy i zacisków. Są one wstępnie zmontowane z szynami zbiorczymi miedzianymi/aluminiowymi (które umożliwiają połączenia szeregowe/równoległe) i izolującymi wspornikami z tworzywa sztucznego (płytami izolującymi), tworząc kompletny moduł. Konstrukcja ta zasadniczo zmienia tradycyjny sposób montażu, polegający na „najpierw układaniu rozproszonych przewodów, a następnie podłączaniu zacisków”, tworząc standardowe jednostki funkcjonalne dostosowane do wielkoskalowych instalacji magazynowania energii.

2. Stabilna i niezawodna architektura połączeń:

Połączenia między szynami zbiorczymi a zaciskami ogniw zazwyczaj wykorzystują procesy o wysokiej niezawodności, takie jak spawanie laserowe.

Połączenia elektryczne pomiędzy wiązką przewodów a punktami czujnikowymi na szynach zbiorczych uzyskuje się poprzez zaciskanie, spawanie lub integrację w złączach, co zapewnia solidną konstrukcję i pozwala uniknąć ryzyka poluzowania poszczególnych przewodów.

3. Możliwość dostosowania do automatyzacji:

Podczas gdy tradycyjne kable rozproszone wymagają ręcznego montażu, po zintegrowaniu z modułem CCS ich regularny kształt i zdefiniowane interfejsy umożliwiają dostosowanie do wyższego stopnia zautomatyzowanych procesów montażu, takich jak pozycjonowanie i instalacja za pomocą robota – co jest kluczowe w przypadku produkcji magazynów energii na dużą skalę.

4. Elastyczność ścieżek technicznych:

Cable CCS jest ważną gałęzią rozwoju technologii CCS. W zależności od wymagań projektowych można go również łączyć z innymi ścieżkami technicznymi, takimi jak FPC lub PCBA (zespół płytki drukowanej), tworząc hybrydowe zintegrowane rozwiązania, takie jak „Kabel + płyta izolacyjna” lub „FPC + formowanie próżniowe / kabel”, spełniając różnorodne wymagania dotyczące kosztów, wydajności i przestrzeni dla różnych zastosowań magazynowania energii.

Zalety

1. Wysoka wydajność produkcji i montażu: Integracja dziesiątek lub setek rozproszonych punktów montażowych w instalację kilku modułowych komponentów znacznie upraszcza proces produkcji dużych akumulatorów magazynujących energię.

2. Niezawodność połączenia i stała jakość: Spawanie rdzenia i połączenia w module są zakończone przed ostatecznym montażem, co ogranicza liczbę skomplikowanych operacji wewnątrz akumulatora i zmniejsza ogólną częstotliwość przeróbek pakietu spowodowaną złym spawaniem lub montażem na miejscu. Standaryzowana produkcja zapewnia spójność produktów w przypadku wdrożeń masowych.

3. Uporządkowana struktura i optymalizacja przestrzeni: Zintegrowany projekt rozwiązuje problemy, takie jak nieuporządkowane prowadzenie tradycyjnych wiązek przewodów i potencjalne zakłócenia/zużycie innych komponentów. Kable są starannie zamocowane w plastikowych wspornikach, co upraszcza układ i poprawia wykorzystanie przestrzeni wewnętrznej oraz wygodę konserwacji – co ma kluczowe znaczenie w przypadku wielkoskalowych systemów magazynowania energii wymagających okresowej konserwacji.

4. Koszty i dojrzałość łańcucha dostaw: W oparciu o ugruntowane procesy wiązek przewodów samochodowych i przemysłowych, łańcuch dostaw jest dojrzały, a koszty surowców są stosunkowo przejrzyste. W przypadku projektów magazynowania energii, dla których priorytetem jest bankowalność i sprawdzona technologia, stanowi to solidny wybór o niskim ryzyku w porównaniu z nowszymi podejściami opartymi na FPC.

5. Zwiększona ochrona i bezpieczeństwo: Modułowe plastikowe części konstrukcyjne zapewniają jednolitą ochronę izolacji i mechaniczne mocowanie kabli i punktów połączeń, poprawiając odporność na wibracje i uderzenia oraz ułatwiając zgodność z rygorystycznymi wymaganiami bezpieczeństwa, takimi jak ognioodporność (UL94 V-0) i izolacja wysokiego napięcia.

Aplikacje

Ten produkt stanowi sprawdzoną, niezawodną ścieżkę modernizacji od tradycyjnego okablowania rozproszonego do zintegrowanych rozwiązań w ramach akumulatorów magazynujących energię, stosowanych głównie w:

1. Systemy magazynowania energii na skalę użytkową: Do dużych instalacji akumulatorów wymagających solidnych, łatwych w serwisowaniu połączeń o sprawdzonej długoterminowej niezawodności.

2. Magazynowanie energii w celach komercyjnych i przemysłowych (C&I): Tam, gdzie obok niezawodnego działania priorytetem jest opłacalność i łatwość konserwacji.

3. Szafy do magazynowania energii w budynkach mieszkalnych: zastosowania charakteryzujące się uproszczoną instalacją i możliwością serwisowania w terenie.

Nasza misja

Głęboko rozumiemy wyzwania związane z balansowaniem wydajnością, niezawodnością i kosztami w branży magazynowania energii. Nasze rozwiązanie Cable CCS, zbudowane w oparciu o dojrzałą technologię wiązek przewodów przemysłowych i ulepszone poprzez integrację modułową, oferuje solidną i sprawdzoną ścieżkę produktu do zastosowań związanych z magazynowaniem energii. Nie tylko dostarczamy wysokiej jakości moduły zgodne z odpowiednimi normami branżowymi, ale także posiadamy wszechstronne możliwości serwisowe obejmujące projektowanie konstrukcyjne, inżynierię wiązek kablowych, integrację zautomatyzowanych zespołów oraz kompleksowe testowanie i walidację. Zależy nam na pomaganiu klientom w przekształcaniu złożonych, pracochłonnych procesów montażu kabli w usprawnione, niezawodne instalacje modułowe, co znacznie zwiększa wydajność produkcji i długoterminową niezawodność systemu. Dzięki naszemu głębokiemu doświadczeniu zarówno w zastosowaniach motoryzacyjnych, jak i stacjonarnych magazynowania energii, jesteśmy zaufanym partnerem w projektowaniu i produkcji akumulatorów, zarówno w przypadku projektów pilotażowych, jak i wdrożeń na skalę gigawatową.

Często zadawane pytania

1. Jakie są zalety rozwiązań Chengshi Cable CCS?

Chengshi Cable CCS oferuje elastyczną konstrukcję modułową, wysoką przewodność, niezawodną izolację i opłacalną produkcję, zapewniając stabilną wydajność i łatwą instalację w zastosowaniach ESS.

2. Czy możesz zapewnić niestandardowe rozwiązania Cable CCS?

Tak, jako producent i dostawca w Chinach, Chengshi zapewnia w pełni dostosowane projekty Cable CCS w oparciu o wymagania dotyczące napięcia, prądu, układu i projektu.

3. Jakie materiały są używane w Waszych systemach Cable CCS?

Używamy wysokiej jakości przewodów miedzianych lub aluminiowych, precyzyjnych materiałów izolacyjnych i trwałych powłok, aby zapewnić bezpieczeństwo, przewodność i długą żywotność.

4. Jakie zastosowania nadają się do Cable CCS?

Nasze rozwiązania Cable CCS są szeroko stosowane w systemach magazynowania energii (ESS), zestawach baterii litowych, magazynach energii odnawialnej i przemysłowych systemach zasilania.

5. Jak zapewniasz jakość produktu?

Chengshi przestrzega rygorystycznych procesów kontroli jakości, w tym testów elektrycznych, weryfikacji izolacji i testów trwałości, aby spełnić międzynarodowe standardy.

6. Jaka jest Twoja zdolność produkcyjna i czas realizacji?

Dzięki dojrzałym procesom produkcyjnym i skalowalnym liniom produkcyjnym zapewniamy stabilne dostawy i szybką dostawę w przypadku zamówień masowych.
